Ada dua hierarki dalam notasi class diagram, yaitu:
1. Generalization/specialization notation
Generalization adalah pengelompokan hal-hal dengan jenis
yang sama, contohnya ada banyak jenis kendaraan seperti
mobil, motor, sepeda, pesawat, dan sebagain ya. Sedangkan
specialization adalah pengkategorian jenis-jenis hal yan g
berbeda, sebagai contoh jenis khusus dari mobil adalah
mobil
sport, sedan, jeep, dan sebagainya.
Generalization/specialization hierarchy digu nakan untuk
mengurutkan hal-hal umum menjadi khusus.

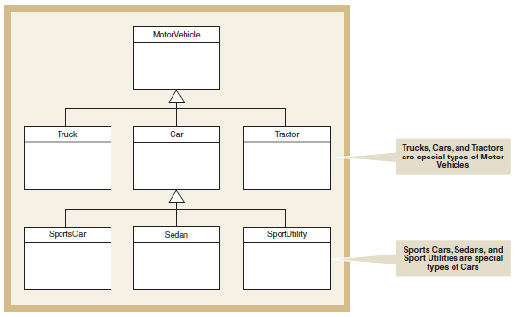

Gambar 2.6: Generalization/Specialization Hierarchy
Sumber: Satzinger, Jackson, dan Burd (2009: 190)
2. Whole-part hierarchy notation
Whole-part hierarchies menggambarkan hubungan keterkaitan
antara sebuah ob yek dengan komponenn ya. Ada dua jenis
w holepart hierarchies, yaitu:
a. Aggregation
Aggregation digunakan untuk menggambarkan sebuah
hubungan antara agregat (keseluruhan) dan komponennya
(bagian-bagian) dimana bagian-bagian tersebut dapat
 |
