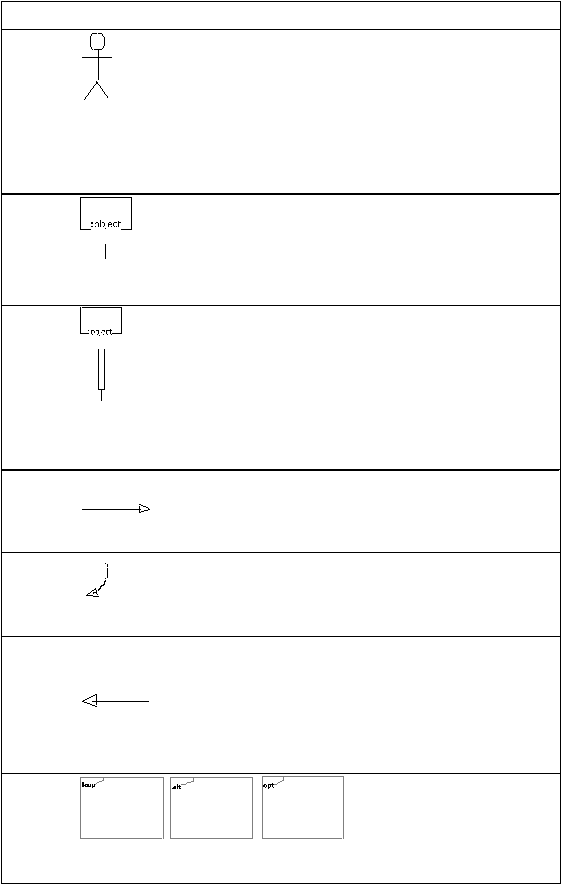

Tabel 2.3 Simbol Sequence Diagram
Simbol Gambar
Keterangan
Aktor
Simbol yang digunakan
untuk mewakili user dalam
berinteraksi den gan obyek
kelas interface. Aktor biasa
direpresentasikan dengan
simbol seperti obyek.
Obyek
Obyek digambark an dengan
simbol persegi panjang yang
mewakili kelas-kelas pada
class diagram.
Aktivasi
Simbol persegi panjang
dengan garis putus-putus
(lifeline) yang
menggambarkan lamanya
waktu dari obyek saat
digunakan.
Pesan
Pesan digunakan untuk
menyampaikan method dari
setiap ob yek.
Self-call
Sebuah obyek yang
mengirimkan pesan ke obyek
itu sendiri.
Return
Jawaban atas pesan yang
disampaikan oleh suatu
ob yek. Memiliki simbol
seperti pesan tapi dengan
garis putus-putus.
Frame
Digunakan untuk
menandakan area pada
diagram yang mengalami
pengulan gan (looping),
 |
