9
dengan c' = 0, maka untuk menghitung daya dukung ujung tian g
adalah menggunakan rumus :
Qp = Ap . qp = Ap . q' . Nq* = Ap . ql ............................. (2.7)
Nilai Qp tidak boleh melebihi dari nilai daya ujung batas, Ap . ql:
..................................... (2.8)
Qp = Ap . q' . Nq* = Ap . ql
Dimana daya ujung batas didaparkan dari :
........................
(2.9)
ql = 50 . Nq* . tan f (kN/m2)
Meyerhof juga melakukan percobaan men ggu nakan data tanah
hasil lapangan seperti SPT untuk menentukan nilai Qppada tanah
pasir. Jika berdasarkan nilai N-SPT :
(2.10)
qp = 40N . L/D = 400N ..........................
dimana :
N = rata-rata dari nilai N-SPT sekitar ujung tiang
(sekiar 10D dari atas dan 4D dari bawah ujun g
tiang).

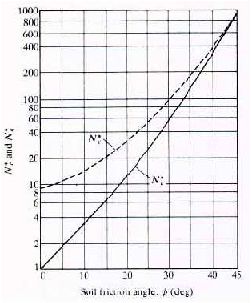

Untuk nilai Nc* dan Nq* didapatkan dari grafik di bawah ini:
Gambar 2.3 Nilai Nc* dan Nq*
(Sumber : Braja M. Das)
 |
