menampilkan asosiasi antara satu class dan class lainnya
adalah bagian dari class tersebut (Satzinger et.al.,
2012, p106).
Terdapat dua tipe dari whole-part relationship yaitu:
Aggregation, menunjukkan tipe whole-part relationship antara
agregat dan komponennya, dimana bagian tersebut dapat
berdiri dengan sendirinya. Composition, menunjukkan bahwa
whole-part relationship meskipun memiliki atribut yang kuat
dan posisi yan g ku at, belum tentu dapat berdiri sendiri.
2.2.6 State Machine Diagram
Satzinger, et.al. (2012, p134),
State Machine Diagram adalah
diagr am yang menunjukkan kehidupan ob yek dalam su atu state dan
transisi.
State machine diagram dapat dikembangkan untuk setiap kelas
domain masalah yang memiliki perilaku atau status kondisi kompleks
yang perlu dilacak. Namun, tidak semua kelas akan memerlukan State
machine diagram.jika sebuah ob yek di kelas domain masalah tidak
memiliki kondisi status tersebut harus dikendalikan pengolahan untuk
objek tersebut, State machine diagram mungkin tidak diperlukan.

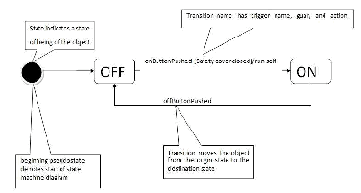

Gambar 2.7 : Contoh state machine diagram (Satzinger et.al., 2012, p134 )
 |
