Trigger merupakan sinyal yang memberitahukan sistem bahwa suatu
peristiwa telah terjadi, baik kedatangan membutuhkan pen golahan data
atau titik waktu.
-
Source merupakan agen eksternal atau aktor yang memasok data ke
sistem.
-
Response merupakan output yang dihasilkan oleh sistem, yan g menuju ke
tujuan.
-
Destination merupakan agen eksternal atau aktor yang menerima data dari
sistem.
2.2.12 System Sequence Diagram
System Sequence Diagram (SSD) biasanya digun akan dalam
hubungannya d engan deskripsi menggunakan kasus untuk membantu
dokumen rincian kasus penggunaan tunggal atau skenario dalam kasus
penggunaan.Menurut Satzinger et al. (2010:252) System Sequence Diagram
digunakan untuk menggambarkan aliran dari informasi yang masuk dan
keluar dari sistem yang terotomatisasi. System Sequence Diagram merupakan
tipe dari interaction diagram yaitu communication diagram atau Sequence
Diagram yan g menunjuk kan interaksi diantara objek.

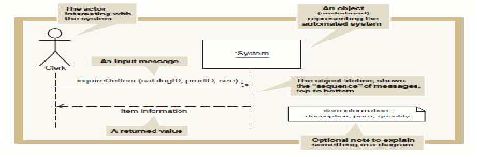

Ga mbar 2.7 Contoh System Sequence Diagram
2.2.13 Sequence Diagram
Menurut Satzinger et al. (2010:435) Sequence Diagram memiliki
tujuan utama untuk mengidentifikasi kolaborasi kelas dan apakah kelas
tersebut harus mengirim pesan antar satu sama lain.
 |
