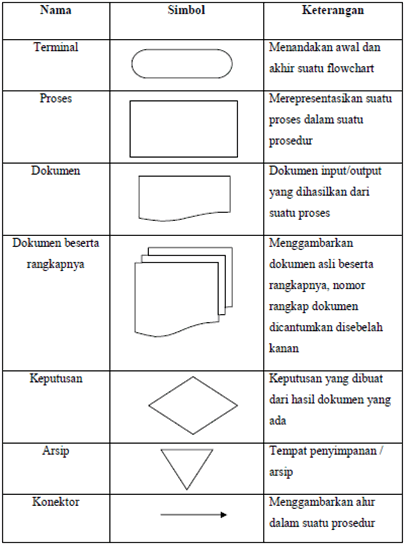

Berikut adalah simbol-simbol yang digunakan dalam flowchart:
Tabel 2.1 Simbol Flowchart
2.3.3 Data Flow Diagram
Menurut Whitten and Bentley
(2007:317) Data Flow
Diagram
(DFD) adalah sebuah proses model yang menggambarkan aliran data
yang sedang berjalan melalui sistem.
Di dalam diagram aliran data terdapat beberapa tingkatan yang
bertujuan untuk menghindari aliran data yang rumit dan kompleks.
Tingkatan ini dimulai dengan tingkatan tertinggi kemudian diuraikan ke
dalam bentuk yang lebih rinci.
 |
