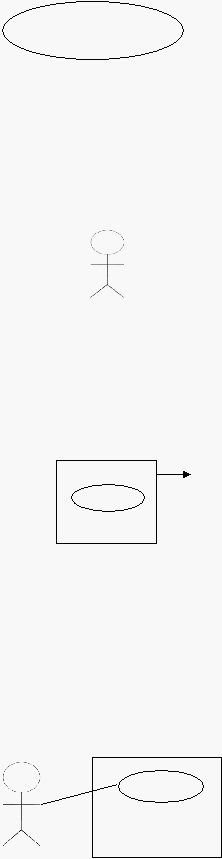

Gambar 2.4 Simbol Use-case
2. Aktor
Aktor adalah orang, organisasi, atau sistem eksternal yang memiliki
satu atau lebih interaksi terhadap sistem.
Gambar 2.5 Simbol Aktor
3. Boundary
Menggambarkan ruang lingkup dari sistem. Semua yang ada dalam
kotak boundary, adalah fungsi yang ada pada sistem.
Gambar 2.6 Simbol Boundary
Pada use-case diagram
juga terdapat association, yaitu
penggambaran dari hubungan antara aktor dan use-case. Association
digambarkan dengan bentuk garis di antara aktor dan use-case, seperti
contoh dibawah ini:
Gambar 2.7 Contoh Association pada Use-case Diagram
Use case
Boundary
 |
