Di dalam use-case
terdapat beberapa jenis relasi diantaranya,
include, extends, dan depends on.
Include,
yaitu kelakuan yang harus terpenuhi agar
sebuah event dapat terjadi, di
mana pada kondisi ini sebuah use case
adalah bagian dari use case lainnya.
Extends, yaitu kelakuan yang hanya berjalan di bawah kondisi
tertentu seperti menggerakkan roda.
Depends on, digunakan ketika use-case
tidak dapat melakukan
eksekusi karena sebuah proses use-case tertentu belum dilaksanakan.

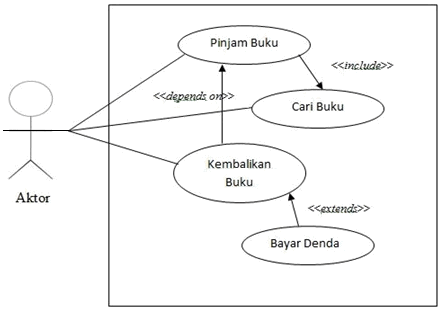

Gambar 2.8 Contoh extends, include, dan depends on
2.4.3 Sequence Diagram
Sequence diagram
merupakan suatu gambaran dari perilaku (behavior)
dalam UML. Diagram ini menggambarkan interaksi antar object
baik di
dalam, maupun di sekitar sistem. Berbagai penyebab terjadinya transisi dari
suatu object ke object lainnya dapat dilihat pada sequence diagram. Sequece
diagram
berfungsi untuk mereprensentasikan suatu scenario atau urutan
langkah yang dilakukan sebagai respons dari sebuah event
dalam
menghasilkan suatu output.
 |
