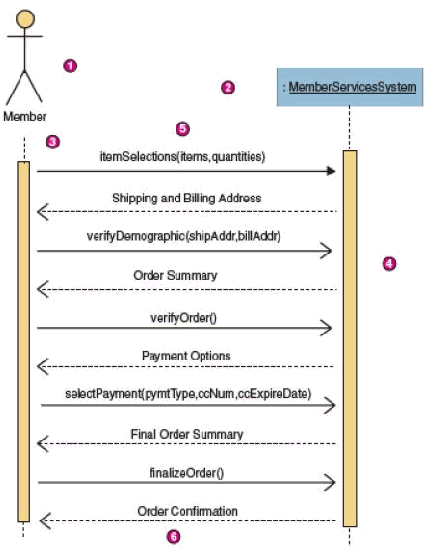

Gambar 2.9 Contoh Sequence Diagram
(Sumber: Whitten & Bentley, System Analysis and Design Methods, 2007)
Berdasarkan gambar 2.9, berikut adalah komponen-komponen yang
terdapat pada sequence diagram:
1.
Aktor, yaitu gambaran dari user yang berinteraksi dengan interface.
2.
Object, yaitu gambaran dari class yang berasal dari class diagrams.
3.
Lifeline, menandakan keberadaan dari object
atau aktor dalam suatu
basis waktu.
4.
Activation, berbentuk segi empat yang ada pada lifeline, digunakan
untuk menandakan sebuah object yang akan melakukan suatu aksi.
5.
Message (Input), menandakan komunikasi antar object.
 |
