Activity diagram memiliki notasi sebagai berikut:
1.

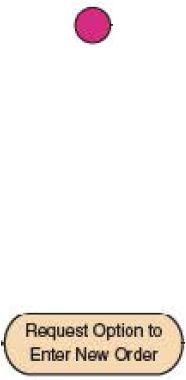

Initial node
Notasi ini adalah pertanda sebuah proses dimulai, digambarkan dengan sebuah
lingkaran bulat berisi.
(Sumber: Systems Analysis & Design Methods, Whitten & Bentley, 2007:393)
2.
Actions
Notasi ini digambarkan menggunakan persegi panjang bersudut tumpul yang
melambangkan satu langkah atau tahapan.
(Sumber: Systems Analysis & Design Methods, Whitten & Bentley, 2007:246)
3.
Flow
Notasi flow
digambarkan dengan panah, notasi ini mengindikasikan
perkembangan dari action. Kebanyakan dari notasi flow tidak membutuhkan
kata-kata untuk mengidentifikasikan dirinya kecuali notasi berasal dari notasi
decision.
 |
