4.

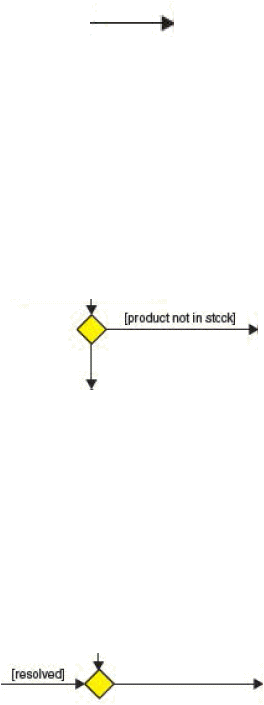

Decision
Notasi
decision
digambarkan dengan bentuk belah ketupat beserta 1
(satu) flow
masuk dan 2 (dua) atau lebih flow
yang keluar. Flow yang keluar menandakan
kondisi-kondisi yang ada.
(Sumber: Systems Analysis & Design Methods, Whitten & Bentley, 2007:392)
5.
Merge
Notasi merge digambarkan dengan bentuk belah ketupat beserta 2 atau lebih flow
masuk dan 1 flow yang keluar. Flow yang dikombinasikan merupakan flow yang
dipisahkan oleh decision.
(Sumber: Systems Analysis & Design Methods, Whitten & Bentley, 2007:392)
6.
Fork
Notasi fork digambarkan dengan garis hitam dengan 1 flow
masuk dan 2 atau
lebih flow
keluar. Action
yang ada pada paralel flow
menandakan action
bisa
terjadi dalam waktu yang bersamaan.
 |
