Association
diantara dua kelas berarti ada hubungan
struktual diantara kelas-kelas tersebut. Associations diwakili
oleh garis yang solid dan lurus.

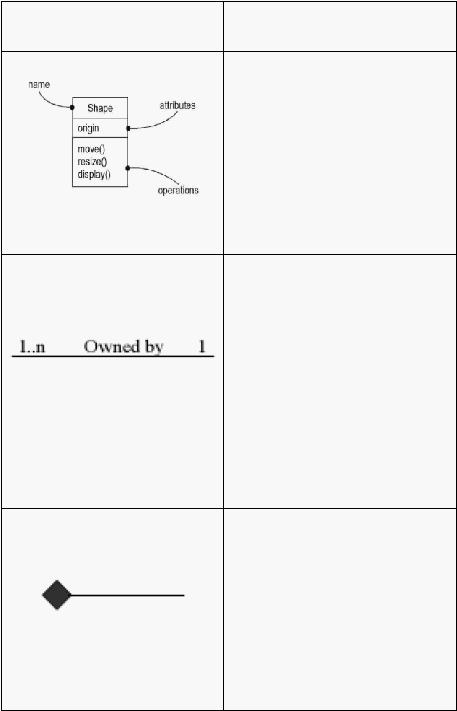

Table 2.3 Simbol Class Diagram
Simbol
Keterangan
Class adalah blok –
blok
pembangun pada pemrograman
berorientasi obyek. Sebuah class
digambarkan sebagai sebuah
kotak yang terbagi atas 3 bagian.
Bagian atas adalah bagian nama
dari class. Bagian tengah
mendefinisikan property/atribut
class. Bagian akhir
mendefinisikan method-method
dari sebuah class.
Sebuah asosiasi merupakan
sebuah relationship paling umum
antara 2 class dan dilambangkan
oleh sebuah garis yang
menghubungkan antara 2 class.
Garis ini bisa melambangkan
tipe-tipe relationship dan juga
dapat menampilkan hukum-
hukum multiplisitas pada sebuah
relationship. (Contoh: One-to-
one,
one-to-many, many-to-many).
Jika sebuah class tidak bisa
berdiri sendiri dan harus
merupakan bagian dari class yang
lain, maka class
tersebut
memiliki relasi Composition
terhadap class tempat dia
bergantung tersebut. Sebuah
relationshipcomposition
digambarkan sebagai garis
dengan ujung berbentuk jajaran
genjang berisi/solid.
 |
