29

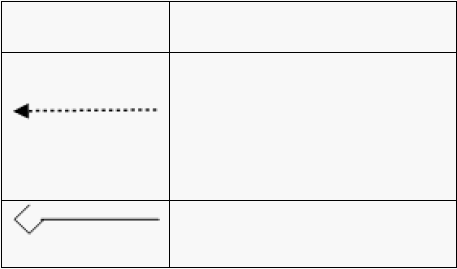

Table 2.3 Simbol Class Diagram (Lanjutan)
Simbol
Keterangan
Kadangkala sebuah class menggunakan
class yang lain. Halini disebut
dependency. Umumnyapenggunaan
dependency digunakanuntuk
menunjukkan operasi padasuatu class
yang menggunakan class yang lain.
Sebuah dependency dilambangkan
sebagai sebuah panah bertitik-titik.
Aggregation mengindikasikan
keseluruhan bagian relationship dan
biasanya disebut sebagai relasi
2.1.11
State Transition Diagram (STD)
State Transition Diagram (STD) adalah suatu diagram yang
menggambarkan bagaimana suatu proses dihubungkan satu sama lain
dalam waktu bersamaan. State Transition Diagram digambarkan dengan
sebuah state yang berupa komponen sistem yang menunjukkan
bagaimana kejadiankejadian tersebut dari satu state ke
state lain.
State Tansition Diagram (STD) menunjukkan bagaimana sistem
bertingkah laku sebagai akibat dari kejadian external. Menurut Pressman
(2010, p302), State Tansition Diagram (STD) dapat mengidentifikasikan
bagaimana perilaku (behavior) suatu sistem terhadap suatu tindakan
(event). STD menunjukkan berbagai model tingkah laku (state) sistem
dan cara dimana transisi dibuat dari state satu ke state lainnya.
STD ini sendiri merupakan suatu modeling tool yang menggambarkan
suatu sifat ketergantungan akan waktu yang terdapat di sistem. Pada STD
ini terdapat 2 macam cara kerja, yaitu:
1. Pasif
 |
