14

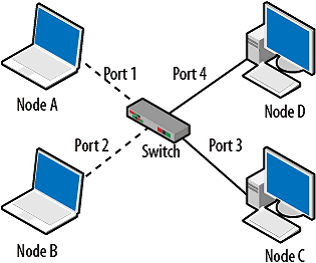

Gambar 2.7 Topologi Switch Dasar
(Packet Guide to Core Network Protocols, Bruce Hartpence, 2011, p82)
Switch memiliki beberapa prosedur dasar:
1.
Ketika sebuah frame diterima, frame akan di buffer dan dilakukan cek
frame error. Jika ada masalah, frame dibuang.
2.
Salin alamat sumber dan nomor port ke dalam SAT.
3.
Lihat di SAT untuk tujuan alamat MAC.
4.
Jika alamat diketahui, diteruskan ke port yang benar. Jika alamat tidak
diketahui, frame
dikirim ke segala arah kecuali port
sumber. Hal ini
disebut flooding.
5.
Jika tujuan adalah alamat broadcast (ff:ff:ff:ff:ff:ff), frame dikirim ke
segala arah kecuali port
sumber. Dalam banyak kasus, ini juga
merupakan perilaku untuk frame
multicast. Ingat bahwa frame
multicast biasanya dimulai dengan 01. VLAN dapat mengurangi efek
flooding
karena
dapat digunakan untuk men-segmen switch
ke
segmen jaringan logikal yang lebih kecil.
b.
Access Point (AP)
AP disebut juga sebagai wireless
hubs
karena mediumnya terbagi.
Seperti sebuah hub, AP membroadcast traffic
ke semua yang mampu
mendengarnya.
Tetapi, hal ini terjadi lebih kepada tipe medianya
 |
