13
lain untuk mendengarkan, sehingga PC 3, PC 4, 5 PC, dan PC 6 tidak
akan mendengar frame tersebut.

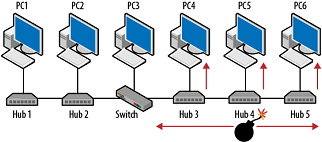

Gambar 2.6 Batasan Collision
(Packet Guide to Core Network Protocols, Bruce Hartpence, 2011, p81)
Jadi, bagaimana switch
bekerja? Selain beberapa aturan untuk frame
khusus, switch
Ethernet beroperasi dalam cara yang sangat sederhana:
menerima frame, membaca alamat, memeriksa kesalahan, dan
meneruskan
ke port
yang benar. Gambar 2.7
menggambarkan topologi
tipikal dengan switch di pusat.
Switch
melacak lokasi node jaringan melalui tabel alamat MAC atau
SAT. Ingat bahwa semua node jaringan memiliki alamat MAC yang unik
dan setiap frame
Ethernet mengidentifikasi sumber dan tujuan dengan
alamat MAC ini. Tabel adalah sebuah pemetaan antara alamat MAC dan
port
switch. Tabel ini juga melacak VLAN
yang dikonfigurasi pada
switch.
 |
