19
a.
Perbandingan LAN dan VLAN
Menurut Lammle (2007:552), jaringan yang terhubung pada switch
pada layer 2 biasanya dirancang sebagai flat-network. Dengan konfigurasi
ini, setiap paket broadcast
ditransmisikan ke setiap perangkat yang ada
dalam jaringan tanpa melihat apakah perangkat harus menerima data itu
atau tidak.
Jaringan
disebut
flat
karena hanya memiliki satu
broadcast
domain.

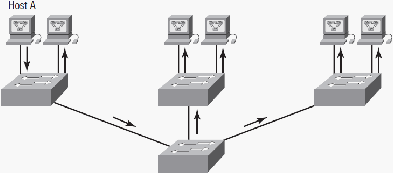

Gambar 2.9 Struktur Flat-network
(Cisco ® Certified Network Associate Study Guide - Sixth Edition,
Lammle, 2007, p553)
Gambar 2.10 menunjukkan ketika host A mengirimkan frame menuju
host D sebagai tujuan. Frame
yang diteruskan hanya keluar pada port di
mana host D berada. Salah satu manfaat yang diperoleh dengan memiliki
jaringan switch
layer 2
adalah untuk membuat
segmen collision domain
individu untuk setiap perangkat terhubung ke setiap port
pada switch.
Namun seringkali, semakin besar jumlah pengguna dan perangkat,
semakin banyak broadcast dan paket yang harus ditangani switch.
 |
