19

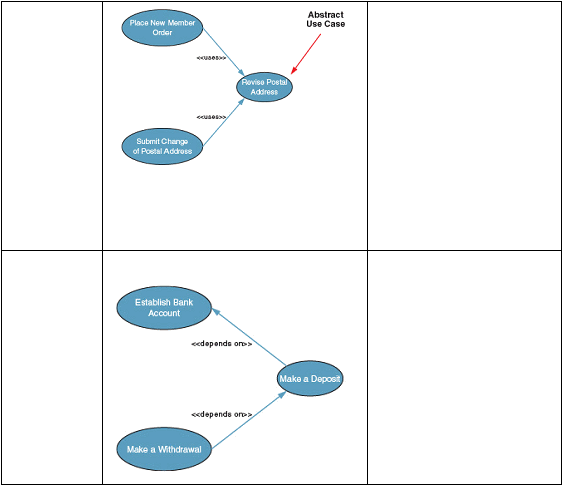

Includes
Relationship
menunjukkan adanya
abstract use case dengan
use case yang
menggunakan. Abtract use
case merupakan sebuah use
case yang dipisah karena
fungsionalitasnya yang
digunakan oleh dua atau
lebih use case.
Depends On
Relationship
Hubungan
antar
use case
dimana
kondisi awal
suatu
use
case
bergantung
pada
kondisi
akhir
use case yang
lain.
2. Class Diagram
Menurut Whitten dan Bentley (2007, p400) class diagram adalah
gambaran grafis dari struktur objek statis sebuah sistem yang
menunjukkan hubungan antara kelas-kelas objek. Kelas objek
didefinisikan hanya sebagai sebuah kelas. Diagram ini mencakup
hubungan multiplisitas, generalisasi, dan hubungan agregasi.
Menurut Whitten dan Bentley (2007, p373), sebuah kelas
digambarkan dengan memiliki 3 komponen yaitu nama class, attributes,
dan behaviours.
Nama (stereotype) class merupakan nama atau identitas unik dari
sebuah class. Attributes merupakan properti dari sebuah class
yang
melambangkan batas nilai yang mungkin ada pada objek dari class.
Behaviours merupakan sesuatu yang dapat dilakukan oleh sebuah class,
atau yang dapat dilakukan oleh class lain terhadap sebuah class.
Attributes, dan behaviours memiliki salah satu sifat berikut:
 |
