Private, tidak dapat dipanggil dari luar class yang bersangkutan
dan ditampilkan dalam bentuk (-) dalam class diagram.
Protected, hanya dapat dipanggil oleh class
yang bersangkutan
dan anak-anak yang mewarisinya. Sifat protected ditampilkan dalam
bentuk (#) dalam class diagram.
Public, dapat dipanggil oleh siapa saja dan ditampilkan dalam
bentuk (+) dalam class diagram.
Package, hanya dapat dipanggil oleh instance sebuah class
pada paket yang sama dan ditampilkan dalam bentuk (~) dalam class
diagram.
Berikut langkah-langkah dalam pembuatan sebuah class diagram:
Mengidentifikasi asosiasi dan multiplisitas
Dalam langkah ini, dilakukan identifikasi hubungan (asosiasi)
yang ada antara kelas-kelas objek. Setelah asosiasi diidentifikasi,
multiplisitas yang mengendalikan/mengatur asosiasi harus
didefinisikan.

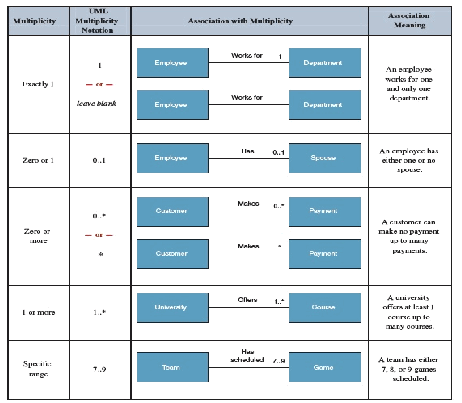

Gambar 2.1 Notasi asosiasi dan multiplisitas, Whitten dan Bentley (2007, p377)
 |
