3. Activity Diagram
Menurut Whitten dan Bentley (2007, p390), activity diagram
adalah sebuah diagram yang dapat digunakan untuk mengambarkan
secara grafis aliran proses bisnis, langkah-langkah dari use case,
atau logika dari metode sebuah objek. Activity diagram berbeda
dari flowcharts atau diagram alur karena activity diagram
menyediakan mekanisme yang menggambarkan aktivitas yang
terjadi secara paralel. Karena alasan inilah activity diagram
menjadi sangat berguna khususnya untuk aksi model yang akan
dijalankan sewaktu operasi dieksekusi.
Menurut Whitten dan Bentley (2007, p391) berikut beberapa
notasi activity diagram:

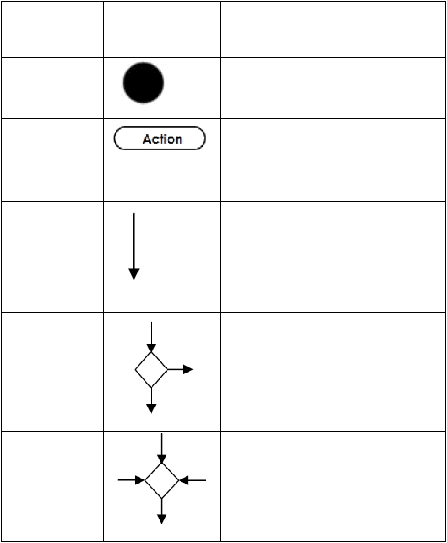

Tabel 2.2 Simbol Activity Diagram, Whitten dan Bentley (2007, p392-393)
Nama
Simbol
Gambar
Keterangan
Initial Node
Menunjukkan awal mulainya
sebuah proses
Actions
Menunjukkan langkah individu,
kumpulan actions beurutan
membentuk aktivitas
Flow
Menunjuk ke langkah atau
actions berikutnya, memiliki
keterangan apabila berupa
keluar dari decision
Decision
Menunjukkan adanya kondisi
untuk melakukan pemilihan,
memiliki 1 flow masuk dan 2
flow keluar
Merge
Menunjukkan proses yang
berlanjut menjadi 1 flowkeluar
dari 2 atau lebih flow yang
dipisahkan oleh decision
 |
