24
Fork
Menunjukkan adanya kegiatan
paralel yang berlangsung
bersamaan, memiliki 1 flow dan
2 atau lebih flow keluar
Join
Menunjukkan semua actions
yang harus diselesaikan sebelum
belanjut ke proses selanjutnya,
memiliki 2 atau lebih flow
masuk dan 1 flow keluar
Activity
Final
Menunjukkan akhir dari proses
4. Sequence Diagram
Menurut Whitten dan Bentley (2007, p659), sequence diagram
adalah salah satu diagram UML yang memodelkan logika dari use
case dengan menggambarkan interaksi dari pesan antara objek dalam
urutan waktu.

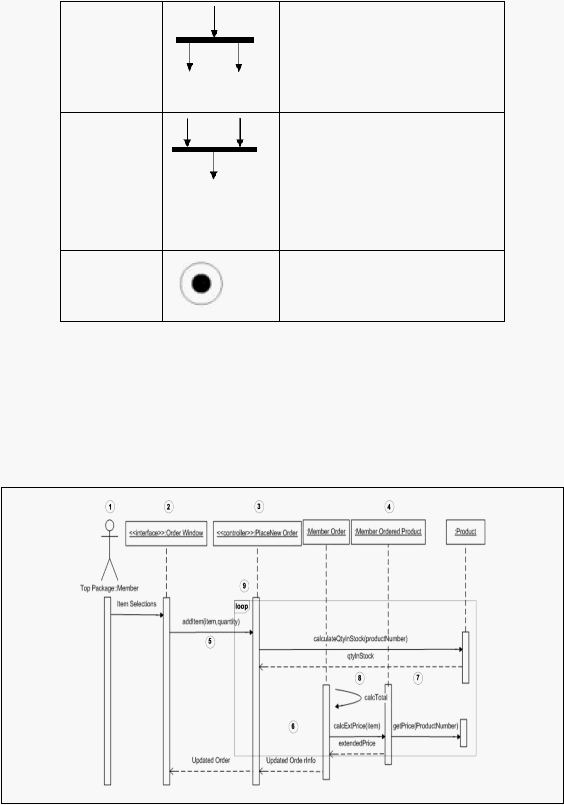

Gambar 2.4 Contoh Sequence Diagram, Whitten dan Bentley (2007, p659)
Menurut Whitten dan Bentley (2007, p660) gambar diatas
mengilustrasikan notasi sequence diagram:
 |
