Actor –
Interaksi antara aktor dengan antarmuka
penggunaditampilkan dengan simbol aktor use case. Kadang aktor
berhenti berinteraksi demi kesederhanaan. Kadang aktor diwakili oleh
kotak seperti kelas dengan sebuah notasi <<actor>>.

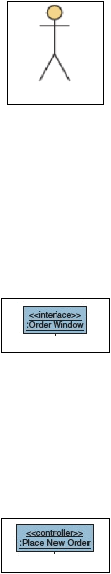

Gambar 2.5 Actor, Whitten dan Bentley (2007, p659)
Interface class –
Kotak yang menunjukkan kode kelas antarmuka
pengguna dengan keterangan <<interface>> sebagai penanda jenis kelas
antar muka. Tanda titik dua (:) adalah notasi standar dari sequence
diagram yang menunjukkan contoh kelas yang berjalan.
Gambar 2.6 Interface class, Whitten dan Bentley (2007, p659)
Controller class – Setiap use case akan mempunyai satu atau lebih
controller classes, digambarkan dengan notasi yang sama dengan kelas
antarmuka pengguna dan juga dicatat sebagai <<controller>>.
Gambar 2.7 Controller class, Whitten dan Bentley (2007, p659)
Entity classes –
Kotak digunakan untuk
setiap entitas yang
membutuhkan kolaborasi ke dalam urutan langkah. Tanda titik dua (:)
menunjukkan sebuah contoh objek.
 |
