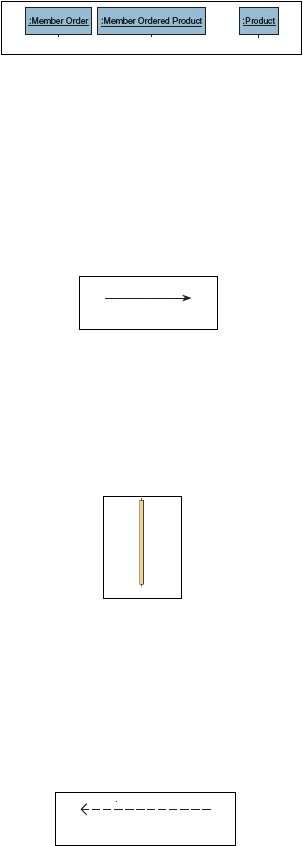

Gambar 2.8 Entity classes, Whitten dan Bentley (2007, p659)
Messages – Panah horizontal yang tebal menunjukkan pesan yang
masuk dikirim ke kelas. Setiap pesan memanggil method dari kelas
yang ditunjuk. Ketentuan penulisan untuk pesan adalah kata pertama
dimulai dengan huruf kecil dan menambahkan kata-kata dengan huruf
besar tanpa spasi.
Gambar 2.9 Messages, Whitten dan Bentley (2007, p659)
Activation bars –
Bars atau batang yang terdapat pada jalur
menunjukkan periode waktu selama setiap contoh objek ada. Activation
bars juga menunjukkan lifetime objek di RAM.
Gambar 2.10 Activation bar, Whitten dan Bentley (2007, p659)
Return messages –
Panah horizontal yang putus-putus
menunjukkan pesan yang kembali. Setiap behavior harus
mengembalikan sesuatu, minimal sebuah pesan benar/salah yang
menunjukkan keberhasilan behavior.
Gambar 2.11 Return Messages, Whitten dan Bentley (2007, p659)
 |
