41

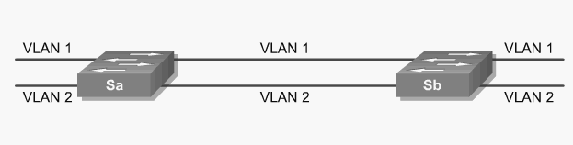

Gambar 2.10 Topologi Fisik Komunikasi Sesama VLAN Antar Switch
Setiap
link yang
terbentuk
hanya
dapat
dilalui
oleh
VLAN-id
tertentu.
Dengan demikian bila switch terbagi 2 VLAN yang berbeda, maka dibutuhkan 2
port
switch untuk
menghubungkan
switch
tersebut
dengan
switch
lainnya.
Jika
switch
terbagi
4
VLAN
yang
berbeda,
maka
dibutuhkan
4
port
switch untuk
menghubungkan switch tersebut dengan switch lainnya.
Untuk
mengatasi
pemborosan port dalam melakukan komunikasi
VLAN antar switch, digunakanlah
konsep trunking. Pada mulanya konsep trunking diimplementasikan dalam
penyiaran radio dimana teknologi ini mampu
mentransmisikan
beberapa
channel
dengan
frekuensi berbeda
melalui satu line komunikasi.
Dalam penerapannya pada
komunikasi
VLAN
antar switch,
trunking
berlaku
sebagai
media
penghubung
beberapa
VLAN
sekaligus
dalam satu
line.
Trunking
menggunakan
metode
frame
tagging dalam pengiriman paket data. Setiap paket data disisipkan VLAN-id untuk
membedakan VLAN. Gambar berikut menampilkan topologi fisik dalam
penggunaan
trunking
sebagai
media
komunikasi
VLAN
antar switch
(Cisco
Systems, 2005).
 |
