2.13 Spesifikasi Proses
Spesifikasi
proses
menjelaskan
transformasi
aliran
data
yang
masuk
(input)
menjadi aliran data
yang keluar (output). Isi spesifikasi proses harus menjelaskan
tentang bagaimana mentransformasikan input agar menghasilkan output.
Banyak cara yang dapat dipergunakan untuk menggambarkan spesifikasi proses.
Untuk praktisnya diperkenalkan
3 bentuk yaitu tabel keputusan, pohon keputusan, dan
bahasa Indonesia tersusun.
Dalam praktek,
sebaiknya dipergunakan
satu alat saja
untuk satu perusahaan
guna
memudahkan standardisasi pengertian. Untuk menyatakan sesuatu yang sama tidak
boleh memakai 2 atau lebih alat.
2.14 State Transition diagram
State
Transition
Diagram adalah
suatu
alat modeling
untuk
menggambarkan
perilaku real-time dari sistem, seperti halnya alat penghubung interface manusia dengan
sistem on-line.

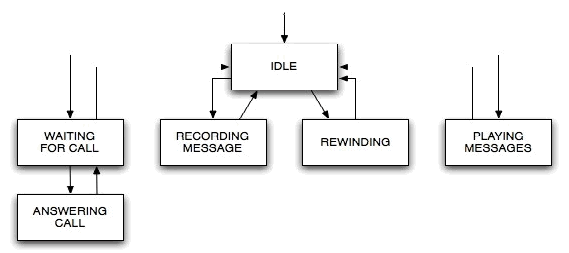

Gambar 2.12 Typical State Transition Diagram
 |
