40
Dalam skripsi ini, digunakan diagram sebagai berikut.
1. Use case diagram
Menggambarkan sekumpulan use case dan actor dan hubungan antara mereka.

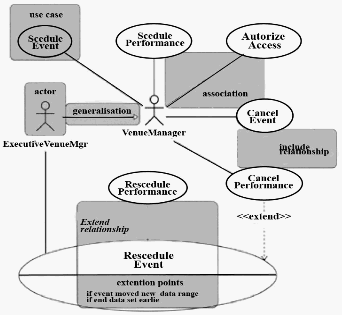

Gambar 2.5 Contoh Use Case Diagram
Sumber: Tom Pender, UML Bible, chapter 12
Adapun komponen-komponen di dalam use case diagram adalah sebagai
berikut.
a.
Actor: sebuah
peran
yang
dimainkan
oleh
orang,
sistem,
perangkat,
atau
bahkan sebuah
perusahaan,
yang
memiliki saham
dalam
keberhasilan sistem
operasi.
b. Use
Case:
mengidentifikasi
perilaku
kunci
dari
sistem.
Tanpa
perilaku
ini,
sistem tidak akan memenuhi persyaratan aktor.
c.
Association:
mengidentifikasi interaksi
antara
aktor
dan
use
case.
Setiap
asosiasi
menjadi sebuah dialog yang harus dijelaskan dalam kasus
menggunakan narasi.
 |
