: Class
: Communication
0..1 ; 1 ; 1..1 ; 0..* ; * ; 1..*
: Multiply
2.11.5.6 Statechart Diagram
Menurut Satzinger (2005, p214), statechart diagram
adalah diagram yang menggambarkan daur hidup dari sebuah
objek yang memiliki state dan transisi.

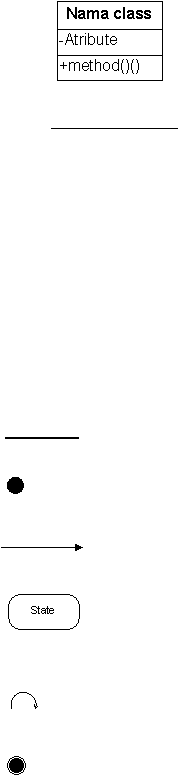

Notasinya:
: Beginning Pseudostate
: Transition
: State
: Iteration
: Final Pseudostate
 |
