2.11.5.7 First Cut Design Class Diagram
Menurut Satzinger (2005, p309), first cut design
class diagram dikembangkan dari domain model class
diagram yang meliputi dua langkah yaitu:
1.
Elaborasi atribut dengan informasi tipe dan nilai inisial
2.
Menambahkan garis jarak navigasi

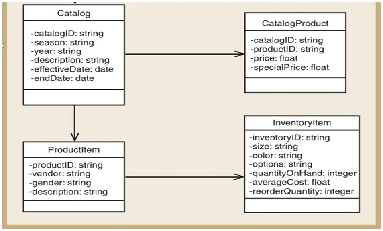

Gambar 2.6 Informasi tentang first cut design class diagram
Sumber: Satzinger (2005, p311)
2.11.5.8 System Sequence Diagram
Menurut Satzinger (2005, p226), system sequence
diagram
adalah diagram yang digunakan untuk
 |
