Inheritance
Inheritance adalah hubungan antara actor dan actor yang
dibuat untuk menyederhanakan penggambaran dengan cara
membuat sebuah abstract actor yang menggunakan kesamaan
use case actor-actor
tersebut. Abstract actor dapat digunakan
oleh dua atau lebih actor lainnya.

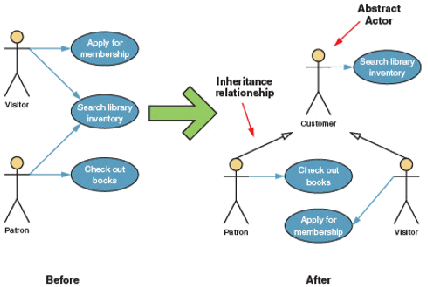

Gambar 2.7 Contoh Hubungan Inheritance (Whitten dan
Bentley, 2007, p246)
Use case narrative adalah penjelasan tekstual dari
proses bisnis dan bagaimana user akan berinteraksi dengan
sistem dalam menyelesaikan suatu tugas.
2.1.8.2.
ACTIVITY DIAGRAM
Menurut Whitten dan Bentley (2007, p390), Activity
Diagram adalah diagram yang dapat digunakan untuk
menggambarkan aliran kerja dari sebuah proses bisnis, langkah-
langkah penggunaan use
case, atau logika dari sebuah perilaku
objek. Penggambaran ini mirip dengan sebuah diagram aliran
 |
