(flowchart) namun yang membedakan adalah Activity Diagram dapat
menunjukkan proses aliran kerja yang banyak secara bersamaan.
Ada beberapa komponen dalam diagram ini yaitu initial
node, final node, action node, fork, join, dan decision.

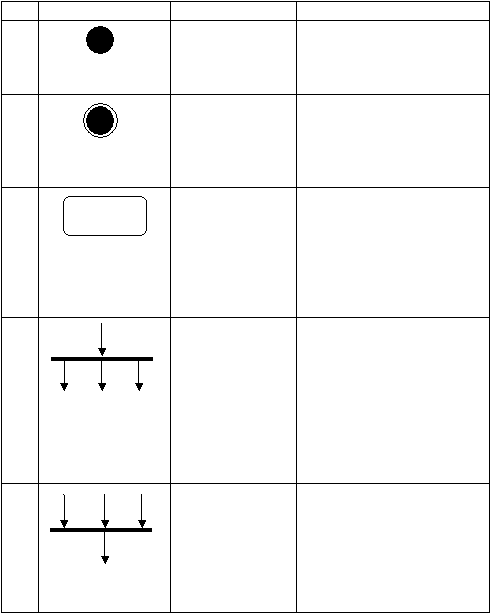

Tabel 2.1. Tabel Komponen Activity Diagram
No
Notasi
Nama
Deskripsi
1.
Initial node
Initial node berbentuk
titik hitam pekat
menunjukkan titik awal
dimulainya proses.
2.
Final node
Final node berbentuk titik
hitam pekat dikelilingi
lingkaran hitam
menunjukkan titik akhir
proses.
3.
Action node
Action node berbentuk
persegi panjang bundar
berisi kegiatan yang
dilakukan oleh sistem dan
memiliki tanda panah
yang menunjukkan arah
proses.
4.
Fork
Fork berbentuk balok
hitam dengan sebuah
tanda panah masuk dan
beberapa tanda panah
keluar menunjukkan
percabangan proses
menjadi dua atau lebih
proses yang dilakukan
secara bersamaan.
5.
Join
Join berbentuk balok
hitam dengan beberapa
tanda panah masuk dan
sebuah tanda panah
keluar menunjukkan
gabungan antara dua atau
lebih proses.
 |
