2.1.8.3.
CLASS DIAGRAM
Menurut Whitten dan Bentley (2007, p400), Class Diagram
adalah diagram yang menggambarkan struktur objek statis sebuah
sistem, yang menggambarkan class yang membentuk sistem tersebut,
serta hubungan antara masing-masing class. Diagram ini tidak
menampilkan komunikasi yang dinamis antara objek dalam class
tersebut namun menunjukkan hubungan antara class.
Elemen utama pada diagram ini adalah kotak yang dibagi
menjadi tiga bagian. Bagian atas berisi nama dari class. Bagian
tengah berisi attribute dari class, attribute adalah sesuatu yang
objek dari class itu selalu ketahui atau yang selalu tersedia. Bagian
bawah berisi operation atau tingkah laku dari class, operation
adalah apa yang bisa dilakukan objek dari class tersebut yang
biasanya diimplementasi sebagai metode dari class.

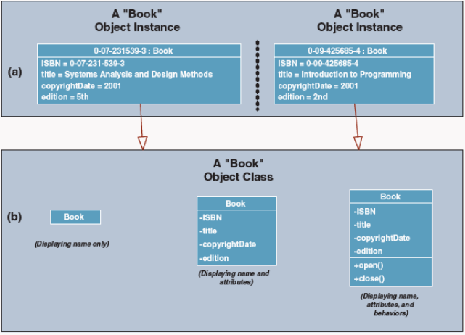

Gambar 2.9 Contoh Class (Whitten dan Bentley, 2007, p374)
Pada gambar 2.9 ada empat attribute yaitu ISBN, title,
copyrightDate, dan edition. Gambar tersebut juga memiliki dua
behaviors/methods yaitu open() dan close(). Setiap attribute
dan
 |
