Berikut adalah pin-pin yang dihubungkan dalam modus operasi paralel:
•
OUT1 dihubungkan dengan OUT4.
•
OUT2 dihubungkan dengan OUT3.
•
IN1 dihubungkan dengan IN4.
•
IN2 dihubungkan dengan IN3.
•
ENABLE A dihubungkan dengan ENABLE B.
OUT1/OUT4
dan
OUT2/OUT3
dihubungkan
dengan
motor
DC
yang
akan
dikendalikan.

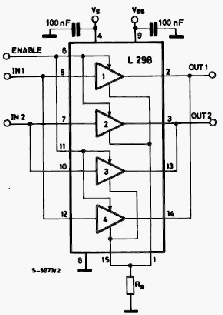

Gambar 2.12 Skematik Rangkaian Paralel L298 4A
 |
