2.1.22
Activity Diagram
Menurut
(Satzinger, Jackson, & D, 2010)
activity diagram
merupakan diagram Workflow atau tahap –
tahap yang dilakukan
secara berurutan dan dilakukan secara jelas untuk transaksi suatu
proses bisnis.

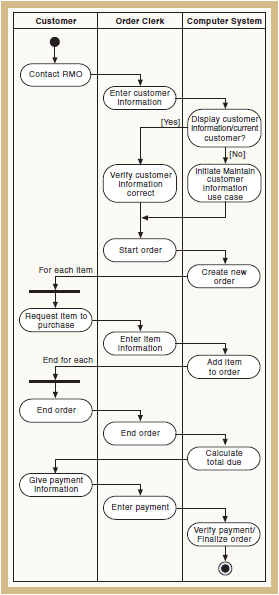

Gambar 2.7 Activity Diagram
Sumber : (Satzinger, Jackson, & D, 2010, p. 251)
Dapat disimpulkan bahwa Activity Diagram adalah diagram
yang menjelaskan aktivitas user dan workflow, dimana urutan
 |
