langkah-langkah proses dari suatu
transaksi bisnis yang berlangsung
digambarkan secara jelas.

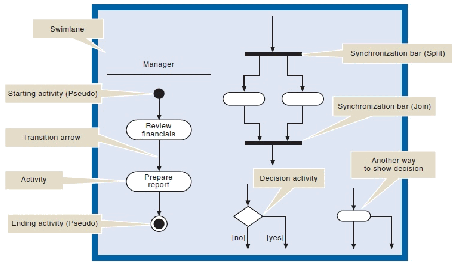

Gambar 2.8 Notasi Activity Diagram
Sumber : (Satzinger, Jackson, & D, 2010, p. 141)
Di dalam activity diagram terdapat Swimlane
yang merupakan
area yang merepresentasikan aktivitas yang dilakukan oleh agen
tunggal atau aktor. Starting activity adalah tanda yang digunakan
untuk memulai suatu aktifitas proses bisnis di activity diagram.
Transition Arrow adalah panah yang menggambarkan urutan langkah
dan memisahkan antara satu aktifitas dengan aktifitas yang lainnya.
Activity adalah tempat untuk menuliskan aktifitas proses bisnis yang
sedang berlangsung. Decision
digunakan untuk memberikan 2
pilihan(yes/no). Synchronization Bar
adalah simbol yang digunakan
pada activity diagram untuk memisahkan sequenthial paths.
2.1.23
Dashboard
Menurut (Few, 2006) Dashboard adalah sebuah tools yang
dikhususkan sebagai medium untuk berkomunikasi. Dashboard
menawarkan solusi yang tangguh untuk memenuhi kebutuhan
informasi organisasi.
 |
