2. Class Diagram
Menurut Whitten dan Bentley (2007:382), class
diagram
menunjukkan struktur objek dari sebuah sistem.
Diagram ini juga menunjukkan objek
–
objek
yang
membentuk sistem tersebut dan menunjukkan hubungan
antar objek – objek tersebut.

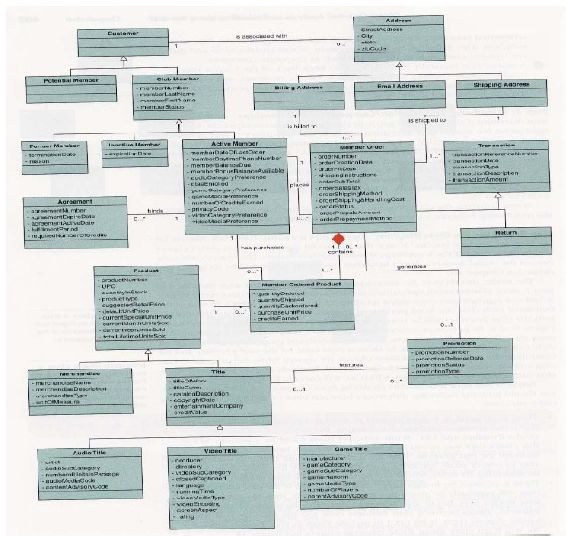

Gambar 2.14 Class Diagram
(Sumber: Whitten and Bentley, 2007:382)
 |
