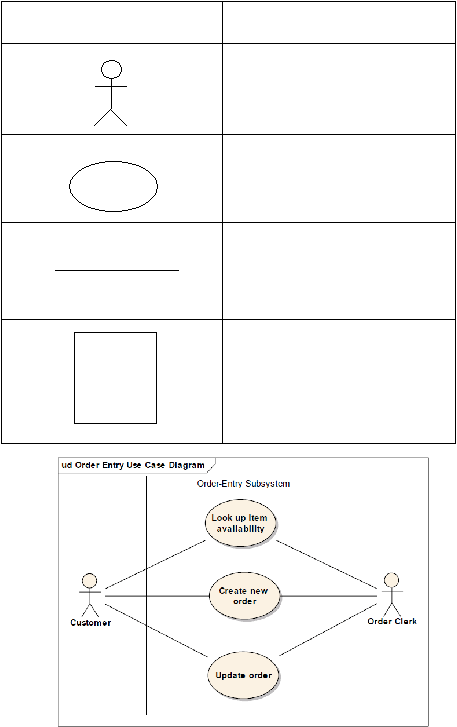

Tabel 2.3 Notasi Use Case Diagram
Sumber : Satzinger, Jacksondan Burd (2004,p215-216)
Notasi
Fungsi
Stick Figure mencirikan peran
dari aktor.
Usecase menjelaskan nama dari
usecase.
Connecting line menunjukan
aktor yang berhubungan dengan
use case.
Boundary
menunjukan batas
antara lingkungan dimana aktor
berada dengan sistem komputer
internal.
Sumber : Satzinger, Jackson dan Burd (2004, p216)
Gambar 2.4 Contoh Simple Use Case Diagram
Sistem
 |
