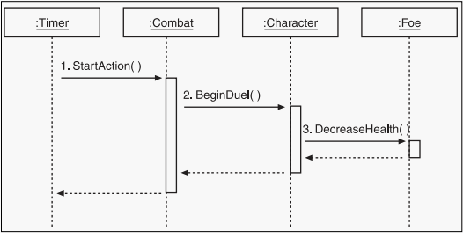

Sumber : (Flynt, 2005 : 112)
Menurut Flynt (2005:112), sequence diagram adalah objek diagram yang
dinamik, membuat anda untuk melihat jalur pesan-pesan dari objek ke objek.
Untuk membuat jalur dapat diketahui, sequence diagram menjelaskan
hubungan dengan 2 axis
: vertical dan horizontal. Vertical axis
menandakan
jalur
setiap objek. Horizontal
axis
menjelaskan bagaimana pesan
tersampaikan dalam setiap objek. Hal-hal yang perlu diperhatikan dalam
sequence diagram:
1.
Objek muncul diatas. Perhatikan bahwa nama kelas mengindikasi objek
adalah generic. Objek tidak selalu ada diatas, mereka bisa dilokasikan
dimanapun untuk menunjukkan mereka dikontruksi atau didekonstruksi.
2.
Box
yang vertikal dinamakan activations. Mereka mendindikasikan
bahwa operasi masih aktif.
3.
Garis dimulai dari kiri ke kanan menjelaskan pesan yang sinkron. Pesan-
pesan yang lewat mengontrol dan biasanya menerima inputan sebagai
pesan balik.
4.
Panah titik-titik menjelasan nilai yang kembali.
5.
Dalam semua instansi, pesan-pesan berurutan dan bisa mengidentifikasi
pesan-pesan dalam berbagi bentuk. Untuk membuat itu mudah, anda bisa
menggunakan pesan atau nama operasi.
 |
