Sebuah activity diagram memiliki potensial yang besar untuk
menginvestigasi bagaimana sebuah use case bekerja. Dalam pengertian yang
lebih luas, activity diagrams mengilustrasikan workflows.
Activity diagram
dapat memperluas arti dari use case, tetapi activity diagram bisa digunakan
dalam segala situasi dimana ketika pembuat ingin menginvestigasi bagaimana
mengontrol sebuah jalur yang dilalui sistem.

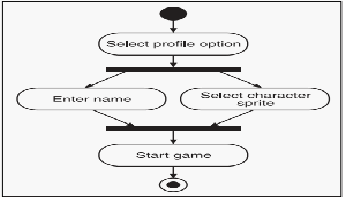

Berikut ini adalah fitur yang digunakan di dalam activity diagram. (Flynt,
2005 : 90 – 91)
1.
Lingkaran yang diisi adalah awal mula jalur (start state).
2.
Lingkaran dengan dot di dalamnya merepresentasikan akhir jalur (the
end state).
3.
Garis dengan panah terbuka merepresentasikan transisi atau aliran
aktivitas.
4.
Persegi yang berbentuk bulat adalah aktivitas.
5.
Garis tebal hitam bisa digunakan untuk menjelaskan aliran yang
sinkron.
6.
Sebuah aliran sinkron ditetapkan bahwa setiap aksi di dalam jalur bisa
terjadi terlebih dahulu, tetapi setiap aksi harus diselesaikan sebelum
aliran berlanjut.
 |
