3
c.
Hexagonal grid.
Dalam topologi hexagonal grid, unit tetangga
(neighbour)
yang
berjarak 1
(R=1) dari unit pemenang adalah 6 dan yang berjarak 2 (R=2)
adalah 12.

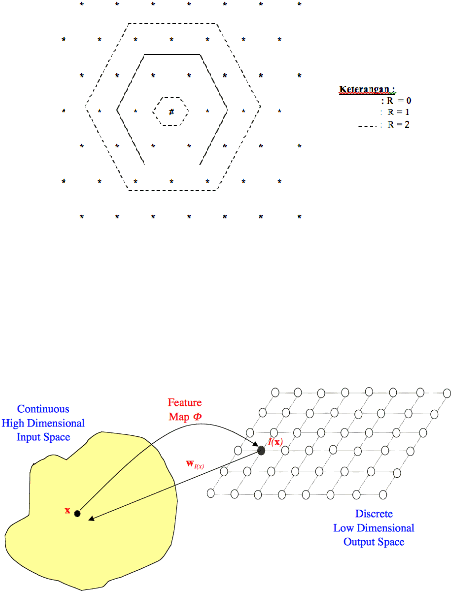

Gambar 2.15 Hexagonal grid
2.1.5.2 Cara Kerja SOM
Secara umum, cara kerja SOM ditunjukkan oleh Gambar 2.12
dibawah ini:
Gambar 2.16 Cara Kerja SOM
Terdapat titik
(x) pada ruang input
untuk dipetakan ke titik I(x)
pada ruang output. Setiap titik (I) dalam ruang output akan memetakan ke
titik yang sesuai dalam ruang input melalui bobot w
I(x)
.
 |
