8

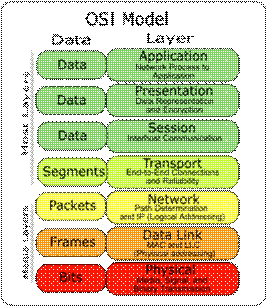

Gambar 2.4 Model OSI Layer
(sumber: Anonim4, 2013)
Standar OSI mendefinisikan tujuh layer, di antaranya adalah sebagai berikut
1.
Physical Layer
Physical Layer
dalam protokol data komunikasi mengatur transmisi
berupa bit
melalui saluran komunikasi (Peterson, 2003:27). Berfungsi untuk
mendefinisikan media transmisi jaringan, metode persinyalan, sinkronisasi
bit, arsitektur jaringan (seperti halnya Ethernet atau TokenRing). Contoh dari
layer ini adalah kabel, spesifikasi tegangan, hub, repeater, dan lain-lain.
2.
Data Link Layer
Berfungsi untuk menentukan bagaimana bit-bit
data di kelompokkan
menjadi beberapa format yang disebut sebagai frame. Selain itu, pada level
ini terjadi koreksi kesalahan, flowcontrol, pengalamatan perangkat keras
seperti halnya Media Access Control
(MAC) addressdan menentukan
bagaimana perangkat-perangkat jaringan seperti hub, switch, bridge, dan
repeater beroperasi. Dalam layer ini data dibentuk menjadi sebuah frame dan
informasi ditambahkan ke dalam layer tersebut untuk dapat diinterpretasikan
 |
