21
VLAN dapat dikonfigurasi dengan menggunakan manageable
switch
yang mendukung VLAN. Sebuah VLAN adalah sebuah subnet yang terpisah
secara logikal. VLAN memungkinkan banyak subnet
untuk berada pada
switch yang sama. Setiap host yang ingin berkomunikasi di VLAN yang sama
harus berada pada subnet yang sama atau dengan kata lain mempunyai alamat
IP yang
berada pada satu subnet. Namun sama seperti pada jaringan LAN,
VLAN membutuhkan router
atau device
layer
3 lainnya untuk saling
berhubungan antar VLAN
karena untuk menghubungkan dua subnet
yang
berbeda dibutuhkan router atau device
layer
3 lainnya untuk melakukan
proses routing.
VLAN membuat jaringan lebih mudah dikontrol karena users
yang
memiliki kebutuhan jaringan yang serupa
tergabung dalam satu VLAN yang
sama
dan juga memberikan kemudahan bagi administrator untuk
mengidentifikasi setiap fungsi dari VLAN tersebut dengan memberikan
penamaan yang sesuai.
Pengaturan jaringan menjadi lebih fleksibel dimana
dapat digabungkannya setiap divisi yang berada dilokasi yang berbeda
menjadi satu jaringan yang sama seperti gambar di bawah ini :

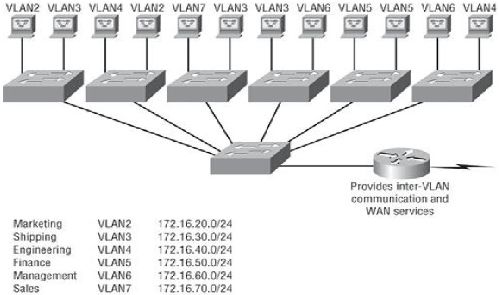

Gambar 2.10 Pembagian VLAN
Sumber : (CCNA Cisco Certified Network Associate – Lammle Todd :333)
 |
