18
(Sumber:
009/HelpUpdate2/EN/html/devcommon/uml15classdiagramdefinit
ionexample_xml.html)

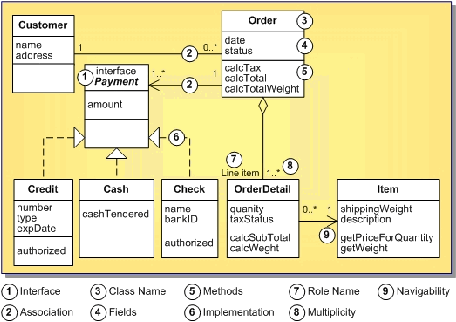

Sebuah class diagram memiliki beberapa bagian
penting, yaitu:
1)
Class (kelas)
Kelas digambarkan sebagai kotak yang berisi tiga
bagian yang menjadi elemen kelas, yaitu:
-
Nama kelas yang terletak pada bagian atas kotak
yang menjelaskan tentang apa nama kelas tersebut.
-
Atribut kelas yang terletak pada bagian tengah
kotak yang mendefinisikan tentang atribut apa saja
yang mempengaruhi kelas tersebut.
-
Method class yang terletak pada bagian bawah
kotak.
 |
