lebih lanjut, saat ini bahasa pemodelan berorientasi objek yang
digunakan menjadi UML versi 2.0.
UML memiliki beberapa diagram dimana setiap diagram akan
merepresentasikan sistem dari berbagai sudut pandang yang berbeda,
antara lain :
1.

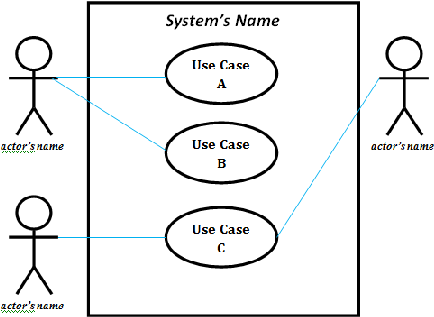

Use Case Diagram
Whitten & Bentley (2007:246) menerangkan bahwa use case
diagram menampilkan interaksi antara sistem dengan
pengguna sistem tersebut. Dengan kata lain, use case diagram
menggambarkan siapa yang menggunakan sistem dan
bagaimana caranya pengguna beriteraksi dengan sistem.
Berikut ini merupakan komponen penyusun use case diagram
yang terdiri dari :
1)
Use case
Use case merupakan gambaran mengenai aktivitas
pelaku terhadap sistem secara
berurutan dan saling
terkait. Use case digambarkan dalam bentuk lingkaran
 |
