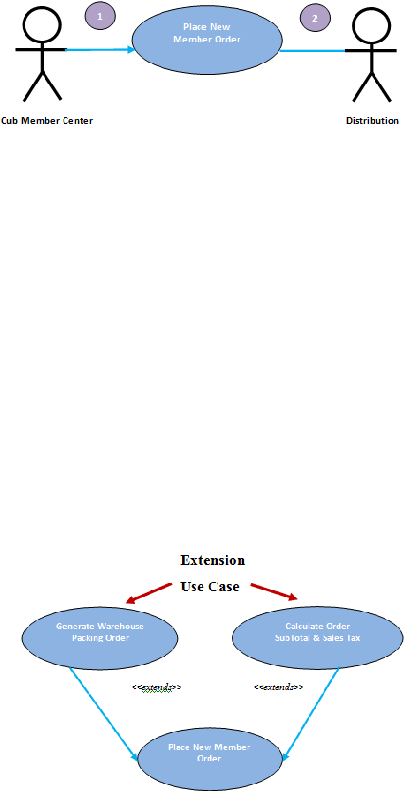

Gambar 2.5 Contoh Bentuk Associations pada Use Case Diagram

Extends

Extends adalah hubungan yang bertujuan untuk

menghasilkan use case baru

yang merupakan hasil

ekstraksi fungsi dari use case yang asli dan bersifat

kompleks menjadi bentuk use case yang lebih

sederhana dan mudah dimengerti. Extends

digambarkan dalam bentuk use case yang saling

terhubung dengan tanda panah yang menunjuk

kepada use case utama. Setiap tanda panah diberi

keterangan <<extends>> untuk memperjelas

hubungan use case yang terjadi.

Gambar 2.6 Contoh Bentuk Extends pada Use Case Diagram
