26
Seem-a otomatis
memilih
satu
dari
tiga filter
yang
ada (single data
rate,
250/500
Kb/s, 250/500
Kb/s/1
Mb/s).
Menggunakan
IBM atau
ISO
formatting
da!am memformat
disket.
Blok diagram
dari DP8473
dapat
dilihat
dari gambar
di
bawah
ini:
vee
GNDA
--i>
GNDD -----)1.
GNDC
:;;.
GND
VGCA

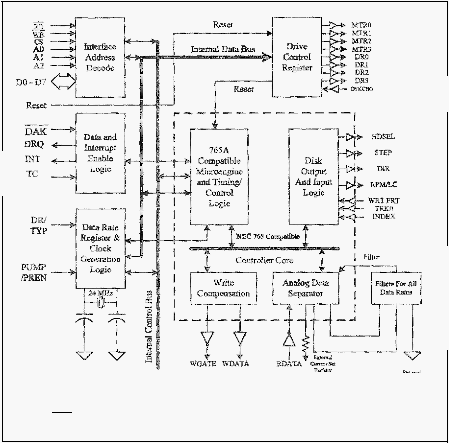

Gambar
2.6
Blok Diagram
DP8473
Bus
Interface
--
Address Decode
memungkinkan
software
unttlk
mengakses
konttuler, Drive
Control
Register da.<i
Data Rate
Register
yang
menggunakan peta
alamat
yang
sama
seperti
yang
digunakan pada
XT,
AT
dan
PS/2. Peta alamat
memori
DP8473
akan
ditampilkan
pada tabel2.7.
 |
