Kadang-kadang sebuah
state
terdiri
dari
beberapa
substate.
Substate
mungkin
sequential
(terjadi
setelah
yang
lain)
atau concurrent
(terjadi pada
waktu
yang bersamaan).
Sebuah
state
yang terdiri
atas
beberapa
substate
dinamakan
composite
state.
Menunggu
Input User
Working
Input
Register
Input user

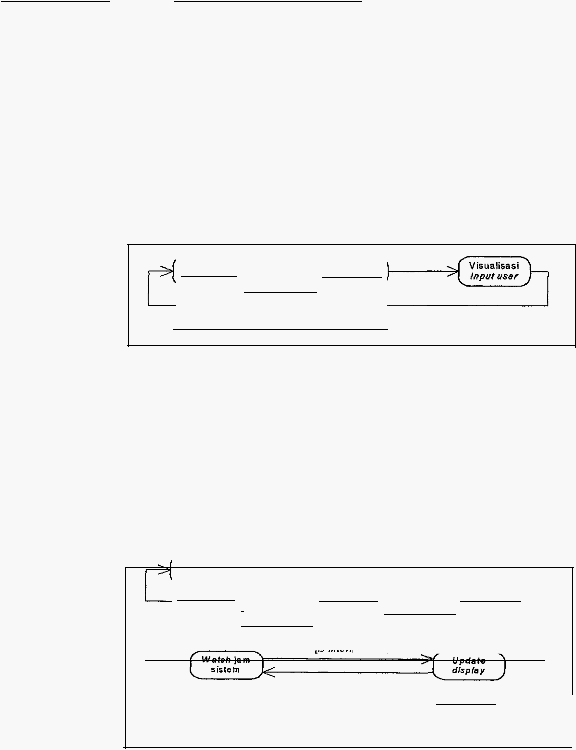

Gambar 2.9 Substate
Sequential
dalam GUI state working
State
Diagram
sangat
penting
karena
dapat membantu
analis
sistem,
designer
dan
pengembang dalam
memahami behaviour dari
objek dalam suatu
sistem.
Menunggu
Input User
r
nput
Working
Register
input user
Vlsuallsasl
Input user
lis internal over]
Gambar 2.10 Concurrent
Substates
Garis terputus-putus memisahkan
concurrent
substates
 |
