Konektor 9 pin pada peralatan DTE (koneksi ke PC)
RS232 DB9
jantan
Penomoran
Pin
Pensinyalan:
1
Carrier Detect (CD), sinyal masuk yang berasal dari modem (dari DCE)
2
Received Data (RD), data yang diterima dari DCE
3
Transmitted Data (TD), data yang ditransmisikan ke DCE
4
Data Terminal Ready (DTR), sinyal handshaking keluar
5
Signal Ground Common reference voltage
6
Data Set Ready (DSR), sinyal handshaking masuk
7
Request To Send (RTS), sinyal flow control keluar
8
Clear To Send (CTS), sinyal flow control masuk
9
Ring Indicator (RI) (dari DCE), sinyal masuk yang berasal dari modem

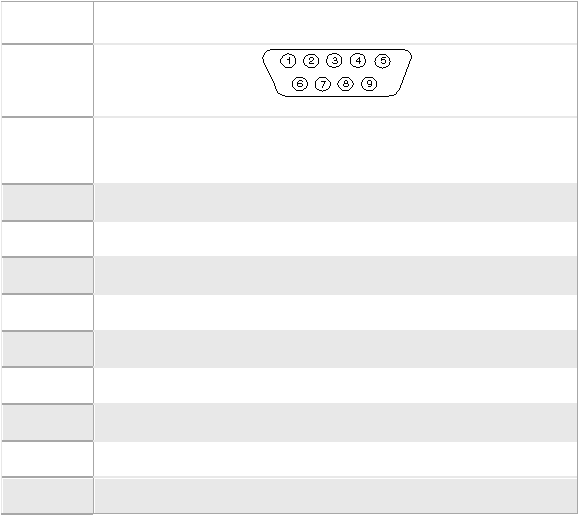

Tabel 2.2
Pengaturan Pin Konektor DB9 Pada DTE
A. Carrier Detect (CD)
Digunakan
oleh
modem
untuk
sinyal.
Sinyal
tersebut
digunakan
untuk
membuat koneksi dengan modem lainnya.
B.
Receive Data (RD)
Merupakan kabel yang digunakan peralatan DTE untuk menerima data.
 |
