Pada
Standar
RS-232,
DTE
menggunakan
25
pin male
connector, dan DCE
menggunakan 25 pin female connector.
Untuk
menghubungkan
DTE
dan
DCE
harus
menggunakan
straight
pin-for-pin
connection.
Akan
tetapi
untuk
menghubungkan
dua
device tersebut harus menggunakan sebuah kabel null modem. Null modem
menjembatani antara pengiriman dan penerimaan di dalam kabel. Gambar di bawah
ini
menunjukan koneksi dan arah sinyal dari konektor pin 9 dan pin 25.

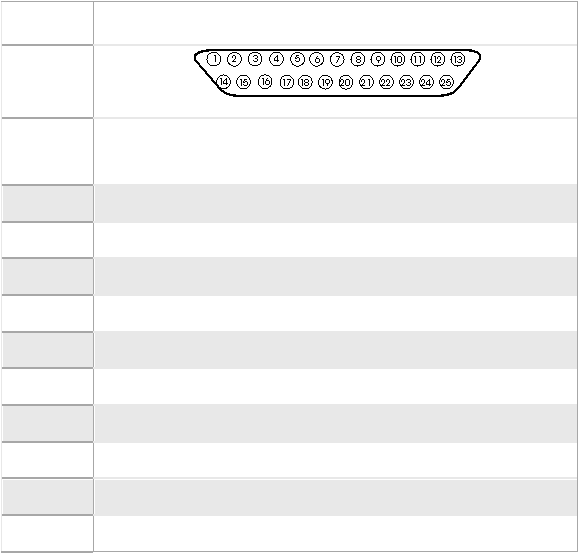

Konektor 25 pin pada peralatan DTE (koneksi ke PC)
RS232 DB25
jantan
Penomoran
Pin
Pensinyalan:
1
Protective Ground
2
Transmitted Data (TD), data yang ditransmisikan (dari
DTE ke DCE)
3
Received Data (RD), data yang diterima (dari DCE ke DTE)
4
Request To Send (RTS), sinyal flow control keluar yang diatur oleh DTE
5
Clear To Send (CTS), sinyal flow control masuk yang diatur oleh DCE
6
Data Set Ready (DSR), sinyal handshaking masuk yang diatur oleh DCE
7
Signal Ground Common reference voltage
8
Carrier Detect (CD), sinyal masuk yang berasal dari modem
20
Data Terminal Ready (DTR), sinyal handshaking keluar yang diatur oleh
DTE
22
Ring Indicator (RI), sinyal masuk yang berasal dari modem
Tabel 2.1
Pengaturan Pin Konektor DB25 Pada DTE
 |
