Gambar 2.3 Contoh singkat dalam diagram air
Diagram
alir
dapat
membantu
untuk
memahami proses
lebih
baik,
mengidentifikasikan
area
kritis
atau
bermasalah
dan
mengidentifikasikan
perbaikan
yang dapat dilakukan. Salah satu
hal
yang perlu diingat dalam
membuat diagram alir
yaitu
untuk
suatu
proses
yang
besar
mulailah
dengan
membuat aliran
kegiatan-
kegiatan
utama.
Kemudian,
buatlah
aliran
yang
mendetail dari
kegiatan-kegiatan
utama tersebut.
2.5.2
Diagram Input-Process-Output ( IPO )
Diagram
IPO
merupakan
suatu
representasi
visual
dari
sebuah
proses
atau
kegiatan.
Diagram
ini
memuat semua
daftar karakteristik input
dan
output.
Menurut
Schmidt
diagram
ini
sangat
bermanfaat
dalam
mendefinisikan suatu
proses
dan
mengenali hubungan antara variabel input dan respon.

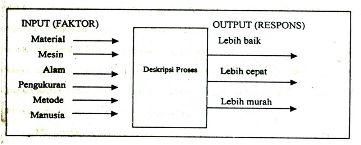

Gambar 2.4
Contoh diagram IPO
Dalam
membuat suatu
IPO,
pertama
-
tama
pilioh
suatu
proses.
Lalu,
tentukan
outputnya.
Output
ini
biasanya
disebut
sebagai
karakteristik kualitas
suatu
proses.
Biasanya
output
tersebut
didefinisikan
dari
suatu
pandang
konsumen.
Pertanyaan
-
 |
