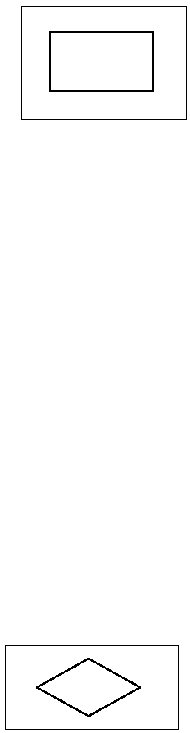

Gambar 2.13 Simbol Proses
(Findra Kartika Sari Dewi, 2005, p3)
3. Simbol Percabangan
Simbol percabangan digambarkan dengan bangun belah
ketupat(Gambar 2.14). Simbol ini digunakan untuk pemeriksaan terhadap
suatu kondisi.
Dalam simbol
ini akan dituliskan keadaan
yang
harus dipenuhi.
Hasil
dari
pemeriksaan
dalam simbol
ini
adalah
YES
atau
NO.
Jika
pemeriksaan
menghasilkan
keadaaan
benar,
maka
jalur
yang
harus dipilih
adalah
jalur
yang
berlabel
YES,
sedangkan
jika
pemeriksaan
menghasilkan
keadaan salah, maka jalur yang harus dipilih adalah yang berlabel NO.
Gambar 2.14 Simbol Percabangan
(Findra Kartika Sari Dewi, 2005, p4)
 |
