2.7.2.4
Sequence Diagram
Sequence
diagram
menggambarkan
interaksi
antar
objek
di
dalam
dan
di
sekitar
sistem berupa
message
yang
digambarkan
terhadap
waktu.
Sequence diagram terdiri dari dimensi
vertikal (waktu) dan dimensi
horizontal
(objek–objek
yang
terkait).
Sequence
diagram digunakan
untuk
menggambarkan skenario atau rangkaian
langkah–langkah
yang
dilakukan
sebagai respons dari sebuah event untuk menghasilkan output tertentu.
Masing–masing
objek,
termasuk
aktor,
memiliki lifeline vertikal.
Message digambarkan sebagai garis berpanah dari satu objek ke objek lainnya.
Pada
fase
desain
berikutnya, message
akan
dipetakan
menjadi
operasi/metoda
dari
class. Activation bar
menunjukkan
lamanya
eksekusi
sebuah
proses,
biasanya diawali dengan diterimanya sebuah message.

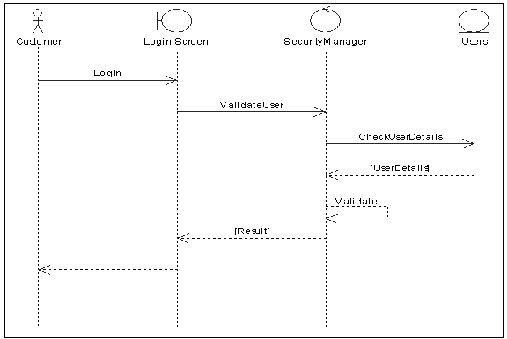

Gambar 2.20 Contoh Sequence Diagram
(Anonymous H, p3)
 |
